主要技术参数
对温度的剧烈变化不敏感;面板按键设定;
配密封组合垫圈;配有安装配件
量程:10~200 cm/s或20~400 cm/s ;
精度: 2%满量程;报警值、回差按键可调。
电源:16~32VDC;短路和反极性保护
压力:60bar;可选250bar
介质温度:0℃~80℃ ;
环境温度:-20℃~70℃
无负载电流:≤50 mA?
最大电流:≤250 mA?
模拟量输出:4~20 mA ;(可选0~10V)
开关量输出:PNP;继电器(可选)
反应时间:40K温度跨度内10秒
选型表
SW600H-RS1-S5/2/S/4 |
(介质:水;外螺纹G1/2”;模拟量+ 继电器) |
SW600H-RS4-S5/2/S/4 |
(介质:水;外螺纹G1/4”;模拟量+ 继电器) |
SW600K-RS1-S5/2/S/4 |
(介质:油;外螺纹G1/2”;模拟量+ 继电器) |
SW600K-RS4-S5/2/S/4 |
(介质:油;外螺纹G1/4”;模拟量+ 继电器) |
建议在管径≥50mm时;选用接口螺纹为G1/2”的产品。
特点:
□ 对温度的剧烈变化不敏感
□ 面板按键设定
□ 流量及温度的测量范围可设定
□ 无须特殊密封
应用领域:
□ 液压和汽动行业
□ 工程机械
□ 能源行业石油化工
技术参数
供电电源 | 16-32 VDC |
无负载电流 | ≤50 mA |
量程 | 10~150cm/s 或20~300cm/s 水 |
精度 | 2% 满量程 |
模拟量输出 | 4~20mA,可选0~10V |
开关量输出 | 可选PNP, N.O./N.C.,具有短路及反极性保护 |
设定范围 | 10~200 cm/s 或20~400 cm/s |
最大电流 | ≤250 mA |
电压降 | 2, 5 V |
反应时间 | 1~5秒 |
开关动作回程差 | 5%~10%满量程内可调 |
可选温度开关输出 | 设定范围0°C~79 °C ,瞬时温度显示 |
前面板显示 | 3个7 位LED 显示0 – 100 %满量程 |
动作点指示 | 红色LED 指示灯 |
动作点设定 | 3个按钮设定 |
介质 | 液体 |
介质温度 | 0 °C ~80 °C |
环境温度 | -20 °C ~70 °C |
反应时间 | 40K温度跨度内10 秒 |
额定压力 | 60bar(250bar 可选) |
接口尺寸 | G 1/4 A, G1/2 A |
探头材料 | 1.4571不锈钢 |
外壳材料 | Makralon 8030 |

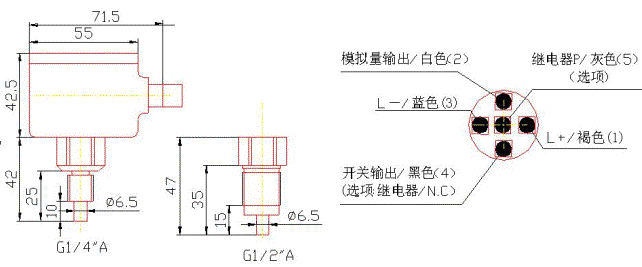

电气接口 | 5线M12 接线器 |
保护等级 | IP67 |
电磁兼容性 | IEC 801 |
选型指南
介质种类 | |||||||||||
水 | H | ||||||||||
油 | K | ||||||||||
模拟量输出 | |||||||||||
0~10V | G | ||||||||||
4~20mA | S | ||||||||||
安装接口 | |||||||||||
G1/2”A | 1 | ||||||||||
G1/4”A | 4 | ||||||||||
其他选项 | |||||||||||
继电器输出 | 2 | ||||||||||
定货型号 | SW600 | X | - | R | X | X | - | S5/ | 2/ | S/ | 4 |
