D421转速控制器

2012-5-31 22:15:11德国Braun GmbH 【字体:

转速(频率)变送监控器D421
原理D421系列转速控制器
   将脉冲或交流电压的信号频率转换为标准的20mA/10 V 信号,用于过程控制的需要。适合于多种传感器,例如接近式、感应式、霍尔转速传感器和光电编码器以及流量传感器等。
   测量过程采用脉宽调制技术,触发信号序列可 在5 ms-99 s 范围内通过程序设置。既可实现快速响
应,又能保证最佳的信号质量。

技术特点和应用
□ 信号变送、报警监测和数据通讯多种功能组合
□ 输入频率范围0 – 100 kHz
□ 适用于高电平和低电平信号输入
□ 电源可选:24 V(18 – 40 V) AC/DC, 115 V/230(85 – 265 V) AC/DC
□ 5 位LED 显示,对应相应的工程单位D421系列转速控制器
□ 3 位预分频器用于优化波形
□ 通过触摸键盘或通讯接口(可选)设定测量值和特性曲线
□ 2 个继电器报警输出(可选)

技术数据
□ 测量精度 0.01% ± 1 个最后数据位
□ 信号输入
■ D421 提供2 个不同电平的输入通道(输出与电源隔离)与传感器输出匹配。
■ 高电平输入适用于A4S… 和A5S05… 及其以上序号的传感器,另外包括光电编码器、测速齿盘、2线制接近传感器(2.0 / 1.2mA Hi/Lo, 1 kΩ负载)或其它的信号电平为> 6.8 / < 6.6 V Hi/Lo 的传感器。
■ 输入频率为100 kHz,输入阻抗约100 kΩ,最大输入电压100 V
■ 高灵敏度输入适用于A2S 和ATS2 以及A5S01 系列传感器,响应电平为50 mVeff 的交流和脉冲信号,或者叠加直流电压的信号。
■ 传感器电源 约12 V/ 60 mA, 或8 V,1 kΩ负载
□ 脉冲输出
脉冲序列与输入信号(未经分频)相同,调制成10 V、Ri= 1 kΩ的方波脉冲,电平与输入相同。
□ 显  示
测量值和设定值的LCD 显示可通过编程选定相应的工程单位,小数点位置和精度均可调
□ 输入脉冲预分频器
通过减少脉冲数量(1 个脉冲/周期)解决不规则波形和周期性不对称的问题。调整范围为1 – 255。
□ 编程功能
使用4 个触摸键和液晶显示、或者利用插拔式编程器P300 实现编程功能。除编程期间外,正常显示测量值。监控器具有数据断电保护功能和密码准入功能。
□ 供电电源 U1 型=18 – 40 V AC/DC;U2 型=85 – 265 V AC/DC;功耗3 W。
□ 环境温度 标准0 ~ + 50 ℃;M 型-25 ~ + 50 ℃。
□ 可选功能
■ 模拟输出
  线性最大值20 mA 电流输出, 最大负载500Ω。信号测量范围的起始点和终止点可编程设定。D421.31 和D421.33 型的输出可根据需要  转换为最大10 V/3 mA 负载的电压输出。
  长期稳定性 ± 0.25%/ 5000 h;
  温度漂移 0 ~ +40 ℃ 范围内为0.02%/℃;
  分辨率 12 bit(1 :4000)
■ 报警输出
2 个独立可编程设定的继电器输出, 每个设定点驱动一个继电器接点(SPDT) , 接点容量为AC250V/2A/100W,阻性负载。每个设定点可对报警值(RPM)和报警特性独立编程,如切换差、启动阶段的触发方式(>或< 设定值)、传感器故障、电源故障等。可编程启动方式可由外部接点控制,并持续一个可编程的时间段(最大可达999S)。在此期间每个接点输出保持在预设定状态(>或< 设定值),用于避免机器启动期间的低速报警。
■ 数据通讯
可要求提供测量结果和报警状态的串行输出,协议符合RS232 或RS485。


□ 选型



功能
编程方式
供电电源
型号
20 mA/10 V 模拟输出
触摸键盘 24V(18… 40V) AC/DC
D421.31U1
115/230V(85… 265V)AC/DC
D421.31U2
插拔式编程器
P300 24V(18… 40V) AC/DC
D421.33U1
115/230V(85… 265V)AC/DC
D421.33U2
2 个SPDT 继电器报警输出
触摸键盘 24V(18… 40V) AC/DC
D421.51U1
115/230V(85… 265V)AC/DC
D421.51U2
插拔式编程器
P300 24V(18… 40V) AC/DC
D421.53U1
115/230V(85… 265V)AC/DC
D421.53U2
20 mA 模拟输出和2个SPDT 继电器报警输出
触摸键盘 24V(18… 40V) AC/DC
D421.52U1
115/230V(85… 265V)AC/DC
D421.52U1
插拔式编程器
P300 24V(18… 40V) AC/DC
D421.54U1
115/230V(85… 265V)AC/DC
D421.54U2
输出数据至RS 485 接口2个SPDT 继电器报警输出
触摸键盘 24V(18… 40V) AC/DC
D421.55U1
115/230V(85… 265V)AC/DC
D421.55U2
插拔式编程器
P300 24V(18… 40V) AC/DC
D421.57U1
115/230V(85… 265V)AC/DC
D421.57U2

□ 外形尺寸
符合CE 标准。适合35 mm DIN 安装导轨或螺丝固定。
L x W x H = 75 x 75 x 110,防护等级:箱体IP 40,接线端IP 20,现场安装IP 65 可选。

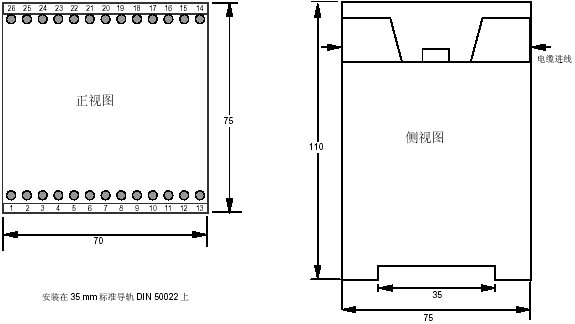

导轨安装型D421.51 外形尺寸( mm)

D421系列转速控制器

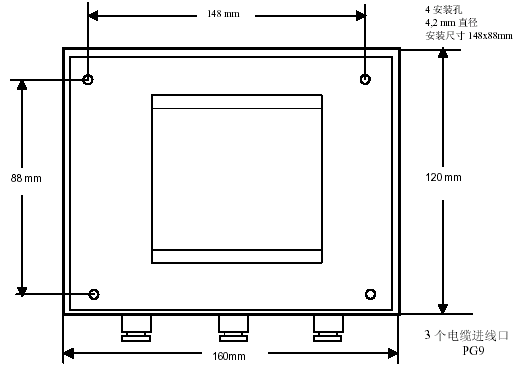

现场加装表壳(可选)尺寸

D421系列转速控制器

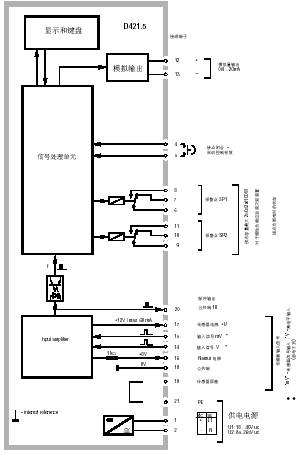

原理框图和接线图

D421系列转速控制器

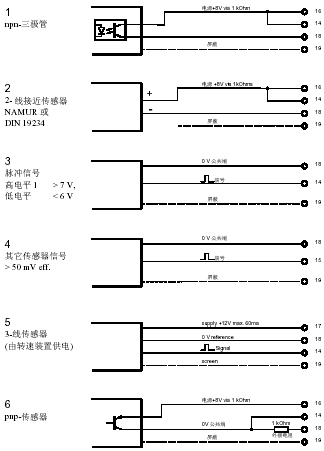

接入传感器类型
(选用BRAUN-传感器见下页)                                 接线端子号

D421系列转速控制器

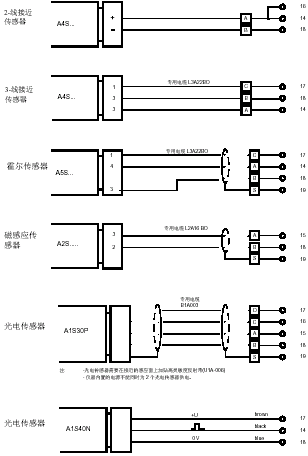

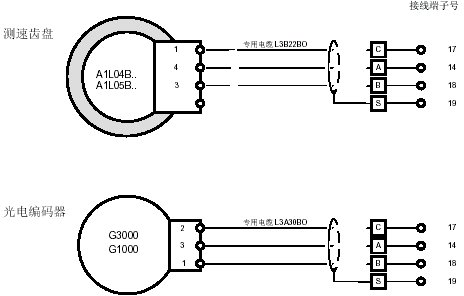

BRAUN 传感器输入接线图
传感器专用电缆已印制接线标志,其它电缆加贴接线图签。
                                            接线

D421系列转速控制器

D421系列转速控制器
