D1553系列单通道转速监控器

2012-6-15 13:26:33德国BRAUN 【字体:

单通道转速监控器

应用单通道转速监控器
   快速反应转速变化。模块具有安全特性,输入为非接触传感器信号,如接近开关A4S 和A5SH 、增量光电编码器G1000/3000,可提供传感器故障报警信号,但不保持。机箱为紧凑型,带安装导轨。

工作原理和技术特点
   快速响应由一个输入脉冲间隔加上一个最小的时间决定。为保证快速响应,仪器自动控制单位测量间隔的输入脉冲数量,每秒钟输入脉冲数量限制在200HZ 以内。可编程的预分频器可对周期脉冲间隔的变化进行补偿。测量和模拟量输出的响应时间为一个输入脉冲间隔加上5 毫秒。继电器接点输出响应时间需另加5 毫秒。精度为0.01%最后数据位。

 继电器输出
■ 可选2 或4 个设定点,每个设定点驱动一个继电器接点(SPDT),接点容量AC250V/1A/100W,阻性负载。
■ 每个设定点可对报警值(RPM)和报警特性独立编程,如切换差、启动阶段的触发方式(>或< 设定值)、传感器故障、电源故障等。
■ 可编程启动方式可由外部接点控制,并持续一个可编程的时间段(最大可达999S)。在此期间每个接点输出保持在预设定状态(>或< 设定   值),以避免机器启动期间的低速报警。
□ 模拟量输出
隔离的可编程DC 电流(20 mA)或电压(10 V) 输出,带或不带浮动零点。转换范围可编程,适应各种信号转换需求。
  ■ 线性误差< 0.1 % 满量程
  ■ 温度漂移< 0.01 % / °C
  ■ 分辨率12 bit (1:4000)
□ 数字显示 5 位红色14 mm LED,更新顺序可编程。可显示报警状态
□ 信号接口 可选测量结果和报警状态的串行输出,协议符合RS232 或RS485
□ 故障报警 用一个设定点完成此功能。使其设定值低于最低工作速度,可对传感器电源和监控器电源故障报警,但应在机器启动阶段闭锁。
□ 外型尺寸 35 mm DIN 导轨安装,长100 mm,,宽75 mm,高110 mm。防护等级IP20,可选防爆壳体或19 英寸机箱E1553。

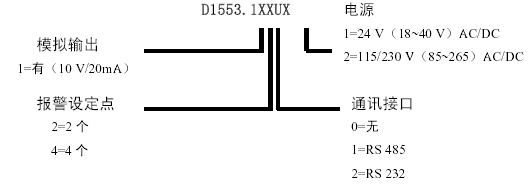

□ 选型

单通道转速监控器
